MP2482DN-LF-Z电源管理芯片_MP2482DN-LF-Z开关转换器

来源：未知 时间：2023-11-05 14:57 发布人：admin 阅读：

MP2482DN-LF-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2482 是一款内置功率 MOSFET 的单片式降压开关模式转换器。它能在宽输入电源范围内实现 5A 连续输出电流，并具有出色的负载和线路调节能力。电流模式工作可提供快速瞬态响应，并简化环路稳定。故障保护包括逐周期电流限制和热关断。MP2482 只需少量现成的标准外部元件，采用 8 引脚 SOIC 封装，带或不带裸露焊盘。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2482DN-LF-Z电性参数：

- 宽 4.5V 至 30V 工作输入范围

- 5A 输出电流

- 50mΩ 内部功率 MOSFET 开关

- 电源良好指示灯

- 固定 420kHz 频率

- 可同步高达 1.5MHz

- 逐周期过流保护，短路保护

- 热关断

- 输出电压从 0.81V 起可调

- 使用低 ESR 输出陶瓷电容器保持稳定

- 采用 8 引脚 SOIC 封装和热增强型 8 引脚 SOIC 封装

MP2482DN-LF-Z 引脚配置（俯视图）：

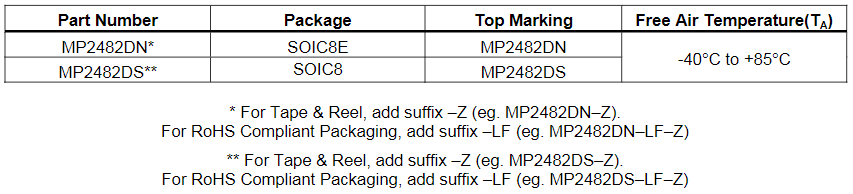

MP2482DN-LF-Z 订购信息

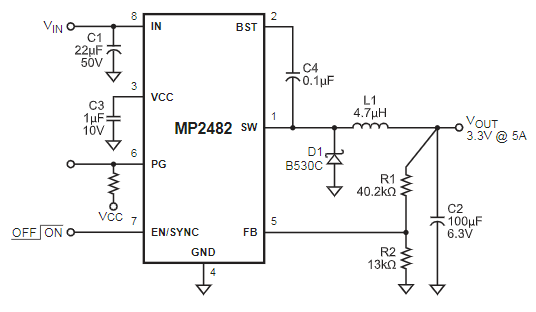

MP2482DN-LF-Z 应用原理图
