放电保护芯片，支持正负极反接保护功能，带电池正负极反接保护，兼容大小 3mA-500mA 充电电流。其采

用恒定电流/恒定电压线性控制，薄型 DFN 与 TSOT 封装与较少的外部元件数目使其成为便携式产品应用的

理想选择。

锂电池保护三合一IC   TP4100   TP4101

锂离子，钛酸锂电池线性充电IC   TP4065

移动电源管理IC   TP5602  TP5600  TP5410

适配器专用高精度恒压，恒流控制IC  TP1550

升压型大功率LED驱动IC  TP8305

500mA锂离子电池充电IC  TP4057

400mA锂离子电池线性充电IC  TP4054

600mA电池反接保护锂离子电池线性充电IC  TP4059

1000mA锂离子电池线性充电IC  TP4056

2A开关型4.2V锂电池/3.6V铁锂电池充电IC   TP5000

2A开关型双/单节8.4V/4.2V锂电池充电IC   TP5100

移动电源IC/锂离子电池充电IC/锂电池保护IC/钛酸锂电池充电IC

TP4100/TP4101/TP4065/TP5602/TP5600/TP5410/TP1550/TP8305/TP4054/TP4056/TP4057/TP4059/TP5000/

TP5100/TP401/TP1000/TP1001/TP1002/TP4055/TP4058/TP4060/TP4062/TP5400/TP7660/TP7660H/TP7661/TP8305

深圳市升邦科技有限公司

电 话：0755-85298367                传真：0755-85298357

联系人：齐先生  133-5291-6901             Q Q：2355540882

TP4101线性锂电池充电/放电保护芯片的特点

·首创 5V 电源反接保护；
·兼容大小 3mA-1000mA 的可编程充电电流；
·锂电池正负极反接保护；
·涓流-恒定电流-恒定电压三段式充电；
·充电模式电源功率自适应；
·精度达到±1%的 4.2V 预设充电电压；
·最高输入可达8V；
·20%恒流预充电；
·C/10充电终止；
·充电待机模式下的电源电流 80uA，
·放电模式下 BAT 待机电流 4uA；
·电池2.6V欠压保护停机，充电自恢复；
·过充保护，输出短路保护，输出过流保护；
·保护后，8秒后自恢复；
·两种薄型封装可供选择 DFN3*3-8/TSOT23-6。
绝对最大额定值
·输入电源电压（VCC）：-5.5V～9V ·PROG：-0.3V～V CC +0.3V
·BAT：-4.2V～9V
·CHRG：-0.3V～9V
·BAT 短路持续时间：连续
·BAT 引脚电流：1200mA
·PROG 引脚电流：1500uA
·最大结温：145℃
·工作环境温度范围：-40℃～85℃
·贮存温度范围：-65℃～125℃
·引脚温度（焊接时间 10 秒）：260℃

TP4101应用

·微型锂电池设备
·可穿戴、高集成度锂电池设备 ·锂电池便携设备等

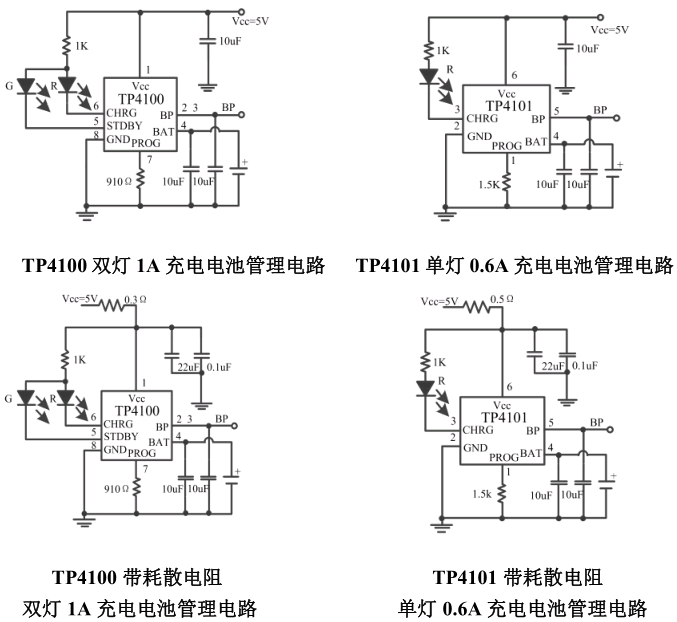

TP4101原理图
