MPQ3326GR-AEC1-Z电源管理芯片_MPQ3326GR线性稳压器

来源：未知 时间：2023-11-05 09:42 发布人：admin 阅读：

MPQ3326GR-AEC1-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MPQ3326 是一款 16 通道 WLED 驱动器，可在 4V 至 16V 宽输入电压范围内工作。MP3326 为每个 LED 灯串端子提供 16 个内部电流源。每个通道的 LED 电流由外部电流设置电阻器设定。每个通道的最大电流为 50mA（VIN ≥ 4.5V）。该器件集成了一个 I2C 接口，可通过外部电阻器配置多达 10 个 I2C 地址。这意味着 MPQ3326 最多可支持 10 个级联 IC 来驱动 LED 阵列。每个通道都可通过 I2C 启用或禁用。MPQ3326 为每个 LED 通道采用了分离式 PWM 调光和模拟调光，并为每个通道采用了 12 位分辨率 PWM 调光和 6 位模拟调光。为优化 EMI/EMC 性能，可对 LED 电流斜率和相移进行配置。该器件可从 RFSH/FLT 引脚输出刷新信号，刷新信号频率可通过寄存器进行设置。MPQ3326 通过了 AEC-Q100 认证。MPQ3326 通过了 AEC-Q100 认证，采用 QFN-24 (4mmx4mm) 封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MPQ3326GR-AEC1-Z电性参数：

 4V 至 16V 宽输入电压范围

 16 通道，最大 50mA/Ch（VIN ≥4.5V）

 LED 电流由外部电阻器配置

 每个通道 6 位模拟调光

 每个通道的 12 位 PWM 调光

 可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率

 刷新信号输出

 I2C 接口

 可通过外部电阻器配置 10 个地址

 可配置的 LED 电流漂移率

 40µs 相移

 故障指示器

 LED 开路保护

 欠压锁定 (UVLO)

 过温保护 (OTP)

 符合 ELV 指令 II

 采用 QFN-24（4mmx4mm）封装

 AEC-Q100 1 级

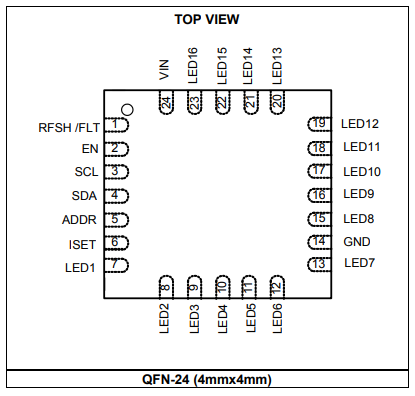

MPQ3326GR-AEC1-Z 引脚配置（俯视图）：

MPQ3326GR-AEC1-Z 订购信息

MPQ3326GR-AEC1-Z 应用原理图
