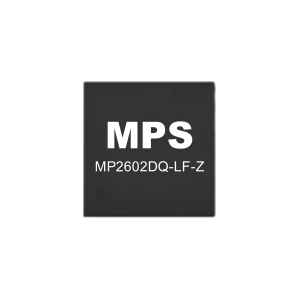

MP2602DQ-LF-Z电源管理芯片_MP2602DQ-LF-Z电池充电器

来源：未知 时间：2023-11-06 10:46 发布人：admin 阅读：

MP2602DQ-LF-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MP2602是一款线性、高性能的单电池锂离子电池充电器。通过将高压输入保护集成到充电器IC中，MP2602可以承受高达28V的输入浪涌。该设备具有恒定电流（CC）和恒定电压（CV）充电模式，具有可编程充电电流（85mA至1A）、可编程电池满阈值、热保护、电池温度监测、反向电流阻断和涓流充电。该设备还向系统提供AC适配器电源良好和充电状态指示。MP2602有10引脚3mm x 3mm QFN封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MP2602DQ-LF-Z电性参数：

- 输入浪涌电压高达 28V

- 适配器或 USB 输入

- 可编程充电电流：85mA 至 1A

- 专有恒压自动充电功能

- 专有过压保护

- 0.75% VBATT 精度

- <1µA 电池反向电流

- 来自 VIN 的 90µA 待机电流

- 电池温度监控

- 过流保护

- 交流适配器电源良好指示灯

- 充电状态指示灯

- 可编程软启动

- 可编程充电终止电流阈值

- 微型 3mm x 3mm QFN 封装

MP2602DQ-LF-Z 引脚配置（俯视图）：

MP2602DQ-LF-Z 应用原理图
